Все время мечтал о каком-нибудь аппарате, на котором можно будет кататься, засаживать в снегу или грязи, да еще и снег чистить. Под это описание подходил только квадроцикл.

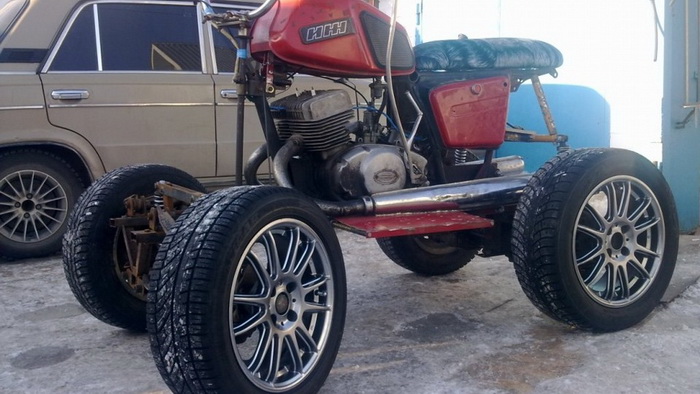

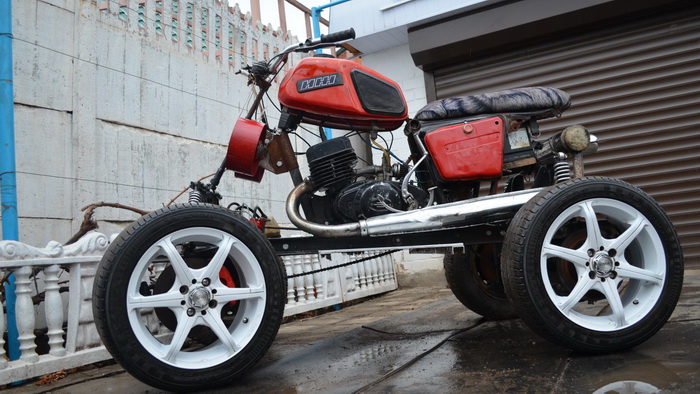

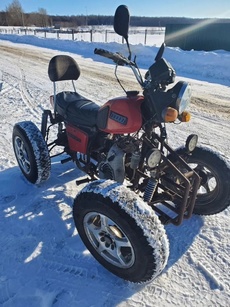

Но, т.к. цены на квадроциклы заоблачные, решил собирать сам. На штраф стоянке осенью 2006 года был приобретен мотоцикл иж юпитер 5 за 1500 рублей под данный проект. Изначально рамой квадроцикла служила профильная труба, на которой стоял только один задний редуктор от муравья. Передняя и задняя подвески были полностью зависымы, что доставляло большое неудобство при прохождении неровностей. Где-то в 2011 году я решил координально переделать самоделку под полный привод с полностью независимой подвеской. На данный момент существует два огромных минуса моего квадроцикла — это Мотор ИЖ Юпитер 5 и цепная передача.

Двигатель:
Иж Юпитер 5;
Бесконтактная система зажигания (коммутатор 2108, датчик холла 2108, катушка зажигания — газель 406);
Электростартер 2112 соединен через шестерёнчатую передачу.
Воздушное охлаждение через 2 вентилятора печки 2101.
Датчики температуры и включения вентилятора
Подвеска:
Передняя независимая (А образные рычаги, ступицы 2108, аммортизаторы минск);
Задняя независимая (нижние рычаги 2101, ступицы 2108, аммортизаторы юпитер 5).
Трансмиссия:
4-х ступенчатая (4 передачи в перед, 4 назад);
Раздатка от СЗД
Редукторы от Муравья с заваренным дифференциалом (только задний);
Приводы от 2108;
Цепная передача.
Паспортные данные
Двигатель 0.5 бензиновый, 96 л. с.
Механическая коробка передач
Полный привод
Машина была куплена в 2011 году

Источник: Drive2.ru
